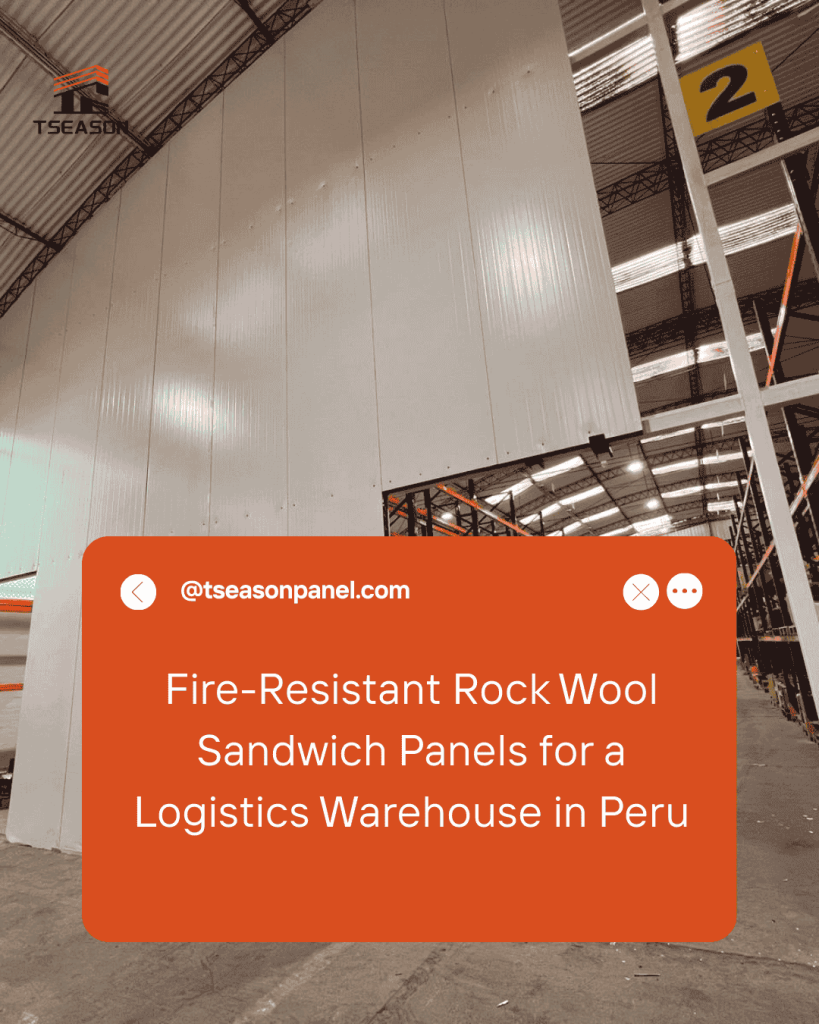

Brandwerende steenwol sandwichpanelen voor een logistiek magazijn in Peru: een casestudy
Toen een eigenaar van een logistiek magazijn in Peru een omhulsel nodig had dat voldeed aan strenge brandveiligheidsvoorschriften, bestand was tegen een veeleisende industriële omgeving en aansloot op een gebogen architectonisch ontwerp, waren standaardproducten simpelweg geen optie. Deze casestudy beschrijft hoe Henan Tseason Panel Co., Ltd. een op maat gemaakt systeem leverde. sandwichpaneel van steenwol Een oplossing die alle verwachtingen overtrof – en wat andere eigenaren van logistieke centra en EPC-aannemers ervan kunnen leren.
project Overzicht
| Detail | Specificaties |
|---|---|
| Lokatie | Peru, Zuid-Amerika |
| Type klant | Eigenaar van een logistiek magazijnproject |
| Jaarlijks paneelvolume | ~10,000 m² |
| Eerste samenwerking | Augustus 2024 |
| Kernproduct | Brandwerende steenwol sandwichpanelen |
De klant exploiteert een actieve logistieke faciliteit waar brandrisico's, blootstelling aan chemicaliën bij goederenafhandeling en architectonische esthetiek de keuze voor een hoogwaardig paneel vereisten – geen standaardproduct.
De technische uitdaging: vier vereisten die naadloos op elkaar moesten aansluiten.
De meeste leveranciers kunnen aan één of twee prestatiedoelen voldoen. Voor dit project moesten ze alle vier tegelijk worden gehaald:
- Brandwerendheid van ≥120 minuten — een code en verzekeringseis voor logistieke faciliteiten die gemengde goederen opslaan
- Corrosie- en oxidatieweerstand — om bestand te zijn tegen de vochtigheid en chemische invloeden die kenmerkend zijn voor actieve magazijnomgevingen
- Op maat gesneden gebogen panelen — De gevel van het gebouw had gebogen gedeelten waarvoor nauwkeurig op elkaar afgestemde panelen nodig waren.
- Duidelijke, direct toepasbare installatiehandleiding — het lokale bouwteam had tekeningen en handleidingen nodig die nauwkeurig genoeg waren om fouten op de bouwplaats te minimaliseren.
De oplossing: Kern van steenwol met hoge dichtheid + bekleding van aluzinkstaal
Kernmateriaal: 100 kg/m³ steenwol met een dikte van 100 mm
Steenwol is een onbrandbare minerale vezel afkomstig van basalt. Bij een dikte van 100 mm en een dichtheid van 100 kg/m³ zijn sandwichpanelen van steenwol onafhankelijk geverifieerd om een bepaalde isolatiewaarde te bereiken. brandwerendheid van 120 minuten (REI 120 / EI120)Steenwol zelf kan temperaturen van meer dan 1,000 °C weerstaan zonder te smelten of brandbare gassen vrij te geven, waardoor het de juiste keuze is wanneer de brandduur 120 minuten of langer moet zijn.
Voor dit project werden panelen getest en onafhankelijk geverifieerd door lokale Peruaanse testers om de volgende resultaten te behalen: 125 minuten brandwerendheid—het oorspronkelijke projectdoel met 5 minuten overschreden [uit de vraag- en antwoordsessie van het project].
Bekledingsmateriaal: Aluminium-zink (Aluzink) gecoat gekleurd staal
De stalen bekledingen werden gespecificeerd als aluminium-zink gecoat (Aluzinc/Galvalume) met een extra beschermende toplaag. Aluzinc-staal presteert beter dan standaard gegalvaniseerd staal met een bepaalde verhouding. 2 tot 4 keer de levensduur In corrosieve omgevingen is deze bekleding een uitstekende keuze, omdat ze de opofferende galvanische bescherming van zink combineert met de langdurige barrièreweerstand van aluminium. In zure, alkalische of vochtige magazijnomstandigheden is deze bekledingskeuze cruciaal voor het behoud van structurele integriteit en uiterlijk gedurende tientallen jaren gebruik.
De chemische stabiliteit van steenwol als anorganisch, niet-hygroscopisch materiaal draagt verder bij aan de prestaties op lange termijn: het absorbeert geen vocht, corrodeert niet en biedt geen voedingsbodem voor biologische groei.
Maatwerk: Gebogen panelen op maat snijden
Logistieke faciliteiten integreren steeds vaker gebogen of gewelfde gevelelementen, zowel voor structurele efficiëntie als voor architectonische identiteit. Standaard sandwichpanelen zijn vlak; gebogen secties vereisen nauwkeurig snijden buiten de fabriek volgens de door de klant gespecificeerde krommingsparameters.
Tseason gefabriceerde panelen met aangepaste booggesneden profielen afgestemd op het gebogen ontwerp van het gebouw, met verschillende snijgeometrieën voor verschillende paneellengtes en installatieposities. Het resultaat:
- Vloeiende, doorlopende kromming over de gehele gevel.
- Nauwkeurige afmetingen van paneel tot paneel bij elke verbinding.
- Reinig en afdichting de voegen na installatie.
Deze mogelijkheid wordt niet overal aangeboden en bepaalt vaak of een gevelproject realistisch haalbaar is zonder kostbare aanpassingen op de bouwplaats.
Installatieondersteuning: tekeningen, handleidingen en belangrijke verbindingsdetails
Het correct leveren van de panelen op locatie is slechts de helft van het werk. Onjuiste installatie – slechte dampdichting, verkeerd aanhaalmoment van de bevestigingsmiddelen, niet-afgedichte doorvoeringen – kan de prestaties ondermijnen, zelfs met hoogwaardige materialen.
Tseason ondersteunde het Peruaanse projectteam met:
- Gedetailleerde installatiehandleidingenStapsgewijze instructies voor de paneelindeling, de volgorde van bevestigingsmiddelen en het afdichten van voegen.
- Gedetailleerde installatietekeningen op maat: met name voor complexe of kritische verbindingen waar standaardinstructies ontoereikend waren
- Gestandaardiseerd siteproces: het verminderen van improvisatie en besluitvorming op locatie, wat doorgaans tot installatiefouten leidt
De uitkomst: De installatietijd werd met ongeveer 15% verkort. vergeleken met de oorspronkelijke planning van de klant.
Resultaten: Onafhankelijke tests bevestigen de prestaties.
Na de installatie heeft de klant de opdracht gegeven onafhankelijke lokale testen Om de brandveiligheid te controleren. Resultaten:
| Prestatiecriterium | doelwit | Bereikt |
|---|---|---|
| Vuurbestendig | ≥120 minuten | 125 minuten |
| Corrosie | Geen | Geen corrosie waargenomen |
| Oxidatie/deformatie | Geen | Geen oxidatie of vervorming |
| Uiterlijk van een gebogen gevel | Match design | Het beoogde effect is bereikt. |
| Installatieschema | Baseline | Tijdsbesparing van circa 15% |
De klant heeft zijn tevredenheid over zowel de productprestaties als de technische service gedurende het gehele project bevestigd.
Waarom steenwolpanelen de juiste keuze zijn voor logistieke magazijnen
Logistieke faciliteiten stellen hoge eisen aan de panelen, waaraan polyurethaan (PU/PIR) panelen vaak niet volledig kunnen voldoen:
Voor logistieke en industriële gebouwen waar de brandveiligheidsvoorschriften een REI-waarde van 60, 90 of 120 vereisen, is steenwol de technisch juiste specificatie. PU/PIR blijft de juiste keuze voor koelhuizen waar een lage lambda-waarde en dampweerstand de belangrijkste factoren zijn.
Wat dit betekent voor uw project: belangrijke specificatiebeslissingen
Als u sandwichpanelen specificeert of aanschaft voor een logistiek magazijn of industrieel gebouw:
1. Bepaal eerst uw gewenste brandwerendheid.
Voor een brandwerendheid van 120 minuten is een minimale dikte van 100 mm bij een adequate dichtheid vereist. Controleer dit bij de plaatselijke bouwvoorschriften en uw verzekeraar voordat u de dikte specificeert.
2. Geef de dichtheid en de dikte aan.
Een paneel van 100 mm met een dichtheid van 80 kg/m³ presteert anders dan een paneel met een dichtheid van 100 kg/m³. Specificeer beide parameters in uw stuklijst of inkoopaanvraag.
3. Stem de stalen bekleding af op uw omgeving.
Standaard gegalvaniseerde bekledingen zijn geschikt voor droge, milde klimaten. Voor kustgebieden, vochtige omgevingen of industriële chemische omgevingen kunt u het beste kiezen voor bekledingen met een Aluzink- of PVDF-coating voor een corrosiebestendigheid van 30-50 jaar.
4. Houd vroegtijdig rekening met niet-standaard geometrie.
Gebogen of gevormde panelen vereisen dat de krommingsparameters worden vastgesteld voordat de productie begint. Late wijzigingen in de ontwerpgeometrie van panelen zijn kostbaar en leiden tot vertragingen in de planning.
5. Vraag om installatietekeningen, niet alleen om panelen.
Een compleet leveringspakket omvat paneelindelingstekeningen, bevestigingsschema's, voegdetails en instructies voor het afdichten van doorvoeringen. Deze voorkomen de meeste montagefouten op locatie.
Over het Tseason-panel: de technische mogelijkheden achter dit project
Henan Tseason Panel Co., Ltd. is een Chinese fabrikant met bijna 30 jaar ervaring in de levering van sandwichpanelen, staalconstructies en modulaire bouwsystemen aan wereldwijde markten. Voor dit project in Peru omvatte de relevante expertise onder meer:
- Productie van steenwolpanelen met gecontroleerde dichtheidsproductie (geverifieerde kern van 100 kg/m³) die voldoet aan de brandclassificatie Klasse A voor niet-brandbare materialen.
- Aluzink staal bekleding verwerking met opties voor een corrosiewerende toplaag voor gebruik in veeleisende omgevingen.
- Op maat gesneden en vervaardigd: radius-/boogsneden, taps toelopende panelen en niet-standaard profielen afgestemd op klanttekeningen
- Technische documentatieTechnische installatiehandleidingen en detailtekeningen worden meegeleverd als onderdeel van het leveringspakket.
- Internationale exportervaringPanelen verpakt en verzonden naar Latijns-Amerika met zonecode-etikettering om de afhandeling op locatie te vereenvoudigen.
Tseason beschikt over ISO 9001-, ISO 14001-, OHSAS 18001-, CE-, GOST- en SGS-certificeringen, waarmee onafhankelijke verificatie van kwaliteitssystemen en productconformiteit wordt geboden voor internationale projectaanbestedingen.
Veelgestelde vragen (FAQ-schema-klaar)
Welke brandwerendheidsklasse behalen sandwichpanelen van steenwol?
Bij een dikte van 100 mm bereikt een steenwolpaneel met een dichtheid van 100 kg/m³ een brandwerendheid van circa 120 minuten (REI 120/EI120), zoals bevestigd door onafhankelijke tests. Dünnere panelen (50 mm, 75 mm) bereiken respectievelijk 30 en 60 minuten.
Waarom zou je steenwol gebruiken in plaats van polyurethaan in een logistiek magazijn?
Steenwol is een niet-brandbaar materiaal van klasse A1 met een brandwerendheid van 120 minuten of meer, waardoor het de geschikte specificatie is voor logistieke, industriële en gereguleerde gebouwen. Polyurethaanpanelen bieden een superieure thermische isolatie, maar zijn brandbaar en niet geschikt waar een brandwerendheid van 90 minuten of meer vereist is.
Welke paneeldikte is nodig voor een brandwerendheid van 120 minuten?
Een steenwolpaneel van 100 mm dik met een dichtheid van ongeveer 100 kg/m³ behaalt consistent een brandwerendheid van 120 minuten. Dichtheid en dikte bepalen samen de brandwerendheidsclassificatie – raadpleeg de testdocumentatie van uw leverancier voor meer informatie.
Kunnen sandwichpanelen van steenwol in gebogen profielen worden gesneden?
Ja, paneelfabrikanten met nauwkeurige CNC-snijmogelijkheden kunnen gebogen panelen produceren volgens de door de klant gespecificeerde krommingsparameters. Dit is cruciaal voor gebouwen met gebogen gevels en moet worden gespecificeerd voordat de productie begint.
Wat biedt Aluzinc-staalbekleding in vergelijking met standaard gegalvaniseerd staal?
Aluzinkstaal (een aluminium-zinklegering met coating) biedt 2 tot 4 keer de corrosiebestendigheid van standaard gegalvaniseerd staal, met een verwachte levensduur van 30 tot 50 jaar in zware omstandigheden. Het is het geprefereerde bekledingsmateriaal voor industriële en kusttoepassingen.
Hoe kan ik de prestaties van een paneel controleren als ik het uit China importeer?
Vraag testcertificaten aan die voldoen aan de EN-, GB- of ASTM-normen voor brandwerendheid, schuimdichtheid en coatingspecificaties. Voor kritische projecten is het raadzaam een inspectie door een derde partij vóór verzending te laten uitvoeren (bijv. SGS, Bureau Veritas) en onafhankelijke lokale tests na installatie te laten uitvoeren als definitieve prestatieverificatie.
Bent u klaar om brandwerende steenwol sandwichpanelen te specificeren voor uw logistieke of industriële project?
Neem contact op met het technische team van Tseason Panel. om de eisen ten aanzien van brandwerendheid, de gevelgeometrie en de technische documentatie voor uw specifieke toepassing te bespreken.
